Il controller di sistema consente il monitoraggio e il controllo integrati avanzati dei sistemi di rete VRF in edifici di piccole e grandi dimensioni.

• È possibile controllare fino a 1.600 unità interne e 400 unità esterne su 4 sistemi di rete VRF.
• Oltre al controllo di precisione della climatizzazione, il controller di sistema include controllo centralizzato da remoto, ripartizione dei costi energetici, gestione della programmazione e opzioni di risparmio energetico per soddisfare qualsiasi esigenza di gestione degli edifici.
• 7 lingue supportate: cinese, inglese, francese, tedesco, polacco, russo e spagnolo.

Utilizzo intuitivo

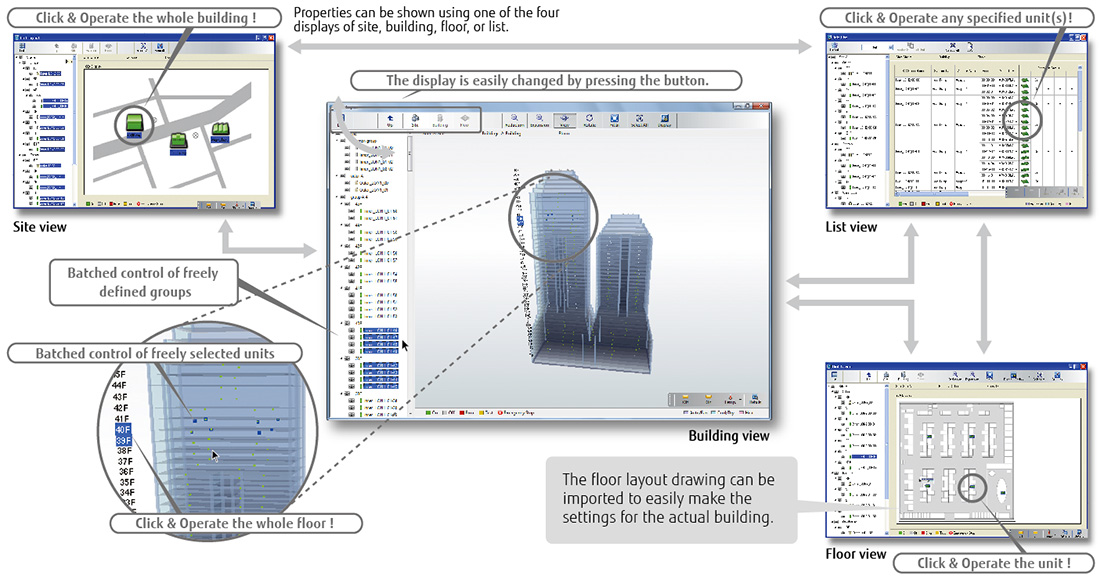

Attivazione con un clic "Clicca e attiva"

Sullo schermo viene visualizzata una rappresentazione grafica della proprietà dalla prospettiva più adatta per il funzionamento ("Clicca e attiva"). È possibile scegliere tra 4 opzioni di visualizzazione: sito, edificio, piano ed elenco.

Definizione dei comandi di gruppo

Le unità interne possono essere raggruppate dal menu ad albero per semplificare le attività di controllo. Inoltre, è possibile stabilire una struttura gerarchica, ad esempio raggruppandole per divisione, reparto e sezione.

* Il controller di sistema Lite non consente di visualizzare il layout del piano in 2D e l'edificio in 3D.

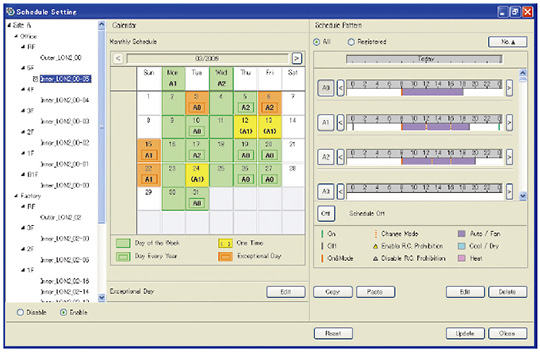

Gestione della programmazione

• È possibile impostare una programmazione annuale per ciascun gruppo di comandi remoti o gruppo definito dall'utente.
• Le impostazioni di accensione/spegnimento, la modalità operativa, il divieto di comando locale e la temperatura possono essere regolati fino a 143 volte al giorno a intervalli di 10 minuti, per un totale di 101 configurazioni per ciascun gruppo di comandi remoti.
• È possibile programmare le impostazioni per periodi di tempo a cavallo della mezzanotte.
• Consente di impostare programmi speciali per festività o vacanze per un anno intero.
• È possibile programmare il funzionamento a bassa rumorosità delle unità esterne.

Controllo ad ampio raggio delle unità interne ed esterne

• Visualizzazione dello stato operativo e della modalità di funzionamento di ciascuna unità interna.
• Accensione/spegnimento delle unità interne e commutazione della modalità operativa.
• Limitazione della temperatura ambiente
• Impostazione a bassa rumorosità delle unità esterne

Divieto di comando locale

Impedisce di modificare la modalità operativa, la temperatura o le impostazioni di accensione/spegnimento di un'unità interna in locale.

Avvisi di errore e notifiche via e-mail

L'errore viene notificato con un messaggio popup sul display del computer, un segnale acustico e un'e-mail. Gli errori degli ultimi 365 giorni vengono registrati e sono disponibili per la consultazione.

Registro delle operazioni e dei controlli

È possibile conservare e visualizzare un registro dello stato e del controllo delle operazioni.

Importazione ed esportazione dei database

Solo l'amministratore è autorizzato a importare ed esportare i dati di registrazione, layout e immagini.

Regolazione automatica dell'orologio

È possibile impostare automaticamente l'ora per tutti i comandi di ciascun gruppo.

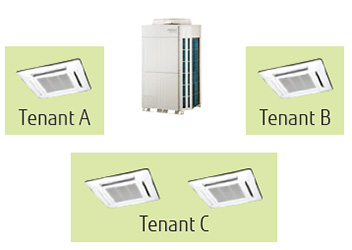

Metodologia di ripartizione dei costi energetici

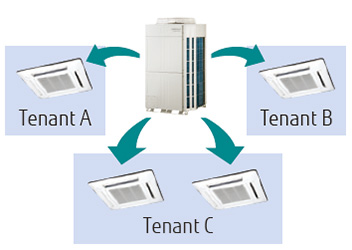

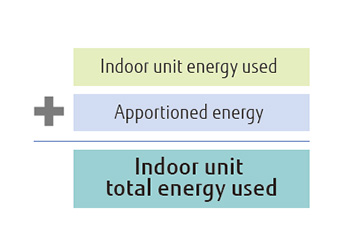

Questo metodo consente di calcolare i costi energetici mensili di ciascun inquilino in base alla quantità di energia consumata dai rispettivi climatizzatori. Il primo passo consiste nel determinare esattamente la quantità di energia consumata dai climatizzatori di ciascun inquilino. La seconda fase consiste nel dividere l'ammontare complessivo della bolletta emessa dalla società elettrica per la quantità di energia utilizzata da ciascun inquilino, e stabilire così i singoli importi (vedere la figura a destra). Il calcolo prende in considerazione fattori quali il numero di locali inutilizzati e le tariffe elettriche delle ore notturne, evidenziandoli nel dettaglio nel foglio di ripartizione dei costi energetici.

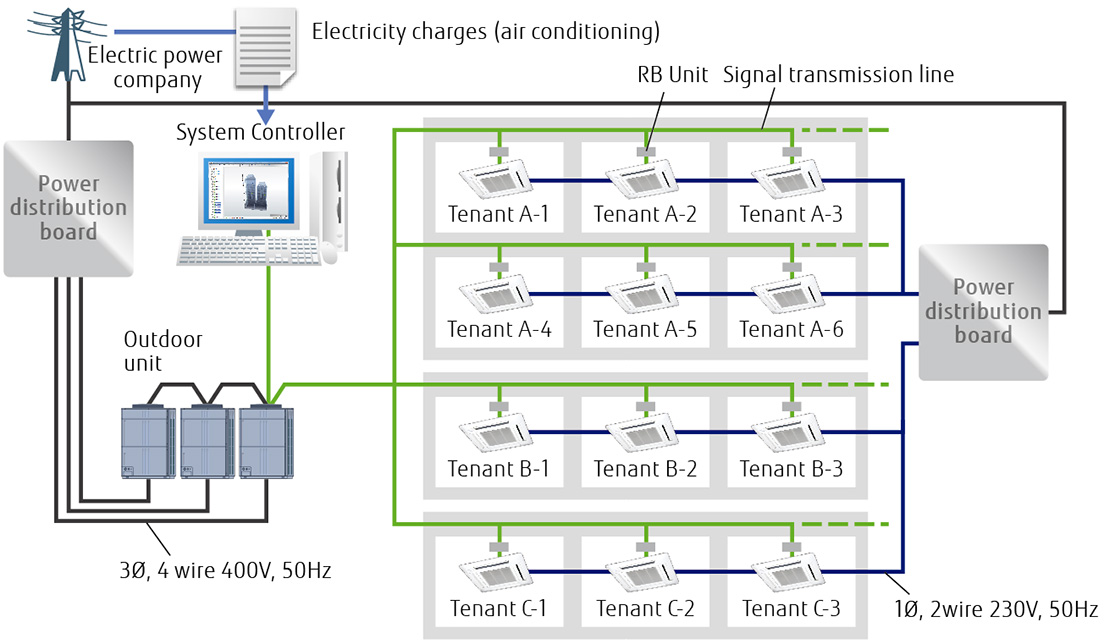

Esempio di configurazione del sistema

Gestione remota

Di serie per

Controller di sistema

Opzionale per

Controller di sistema Lite UTY-PLGXR2

Il controller di sistema può essere utilizzato in loco o da remoto con diverse reti come comando remoto centralizzato.

Il controller di sistema richiede 2 software eseguiti in parallelo: VRF Controller, che viene eseguito in loco e comunica con il sistema VRF,

e VRF Explorer, che viene eseguito da remoto, fornisce l'interfaccia utente e comunica con VRF Controller.

VRF Controller e VRF Explorer possono essere eseguiti su un solo PC o su PC diversi collegati in rete.

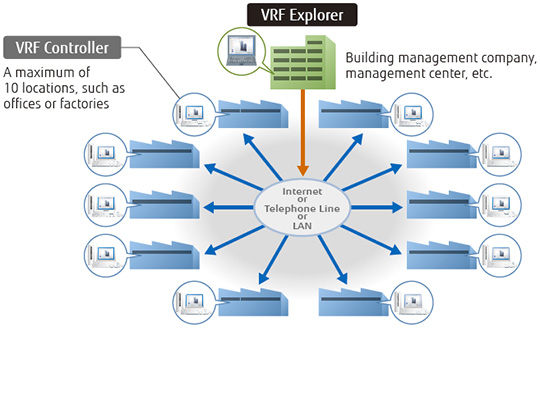

Un PC con VRF Explorer può controllare a livello centrale fino a 10 siti del sistema VRF con un massimo di 20 edifici ciascuno.

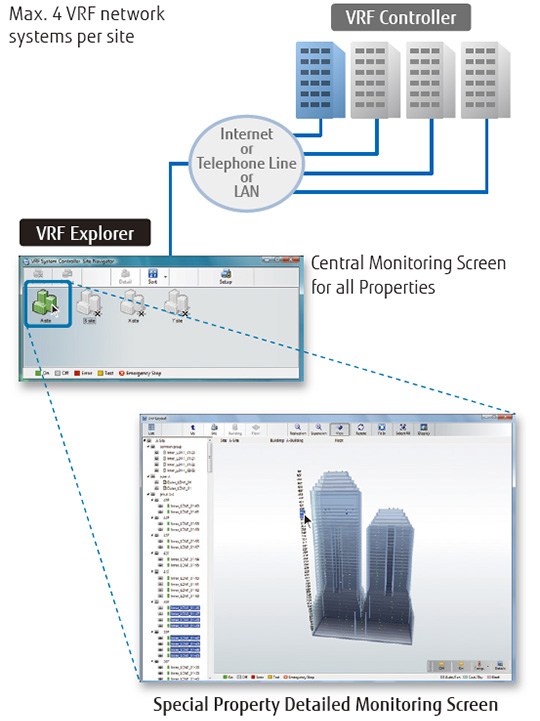

Controllo centralizzato in loco

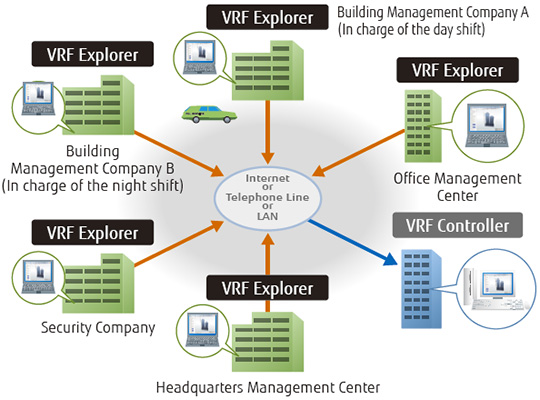

Controllo centralizzato da remoto

Gestione del risparmio energetico

Opzionale per

Controller di sistema UTY-PEGXZ1

Opzionale per

Controller di sistema Lite UTY-PLGXE2

È possibile selezionare diverse opzioni di risparmio energetico a seconda della stagione, delle condizioni meteorologiche e dell'ora del giorno, garantendo prestazioni eccellenti senza rinunciare al comfort degli utenti.

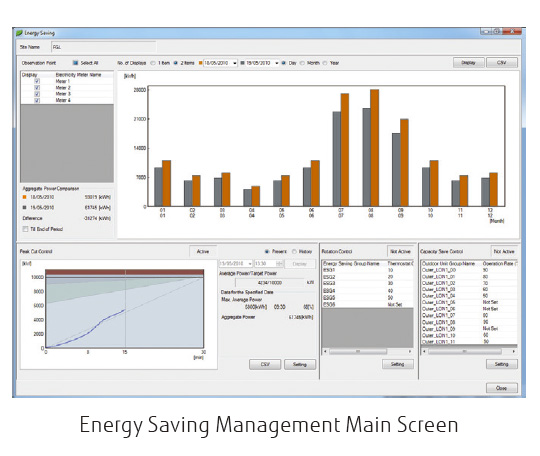

Dati sul risparmio energetico: il grafico mette a confronto il consumo energetico del mese in corso con quello del mese precedente e dello stesso mese dell'anno precedente per monitorare le prestazioni del climatizzatore.

Rotazione dele unità interne

È possibile avviare a rotazione le unità interne di un gruppo in modo automatico secondo la programmazione annuale impostata, per ridurre il consumo energetico assicurando allo stesso tempo il comfort degli utenti. È possibile inoltre selezionare la percentuale di arresto/funzionamento di un'unità interna.

Taglio della potenza di picco

Un apposito contatore si occupa di monitorare il consumo di energia elettrica e modificare la temperatura impostata per l'unità interna, spegnere il termostato e adottare altre misure per ridurre i consumi, garantendo comunque il comfort degli utenti e rispettando il consumo energetico programmato per ciascun periodo di tempo. È possibile raggruppare liberamente le unità interne da monitorare e impostare il livello di controllo per ciascun gruppo.

Risparmio di energia elettrica per le unità esterne

È possibile stabilire un limite massimo della potenza dell'unità esterna per ridurre il consumo energetico durante estati particolarmente calde e inverni particolarmente freddi, bilanciando così le prestazioni di ciascun sistema refrigerante. Il limite massimo può essere impostato al 50% della potenza nominale o a valori superiori.
