BACnet® Gateway UTY-ABGXZ1
![White-USB-key (chiave di protezione del software) White-USB-key (chiave di protezione del software)](/shared/it/img-0000-vrf-uty-abgxz1-01.png)
- Numero massimo di sistemi controllabili :
- 4 sistemi di rete VRF
- Numero massimo di unità controllabili :
- 400 unità esterne,1.600 unità interne
- Download :
-
Cataloghi
Caratteristiche
- È possibile collegare BMS di medie e grandi dimensioni a un sistema di rete VRF tramite BACnet®, il protocollo di comunicazione standard per reti aperte.
- È possibile collegare un massimo di 1600 unità interne con 4 sistemi di rete VRF (fino a 400 unità interne e 100 unità esterne per ogni sistema di rete) a un singolo BACnet® Gateway.
- È possibile controllare o monitorare il sistema di rete VRF da BMS tramite BACnet® Gateway.
- Compatibile con BACnet® (ANSI/ASHRAE-135-2012) Application Specific Controller (B-ASC)
- Compatibile con BACnet®/IP su Ethernet
- Le funzioni di programmazione, di gestione eventi e allarmi e di ripartizione del consumo elettrico sono fornite all'interno del BACnet® Gateway.
- Il sistema di rete VRF può essere collegato a un computer tramite interfaccia USB U10. Tuttavia, sia l'interfaccia USB U10 sia il computer non sono forniti da Fujitsu General e devono essere acquistati separatamente dall'utente.
- 7 lingue supportate: cinese, inglese, francese, tedesco, polacco, russo e spagnolo.

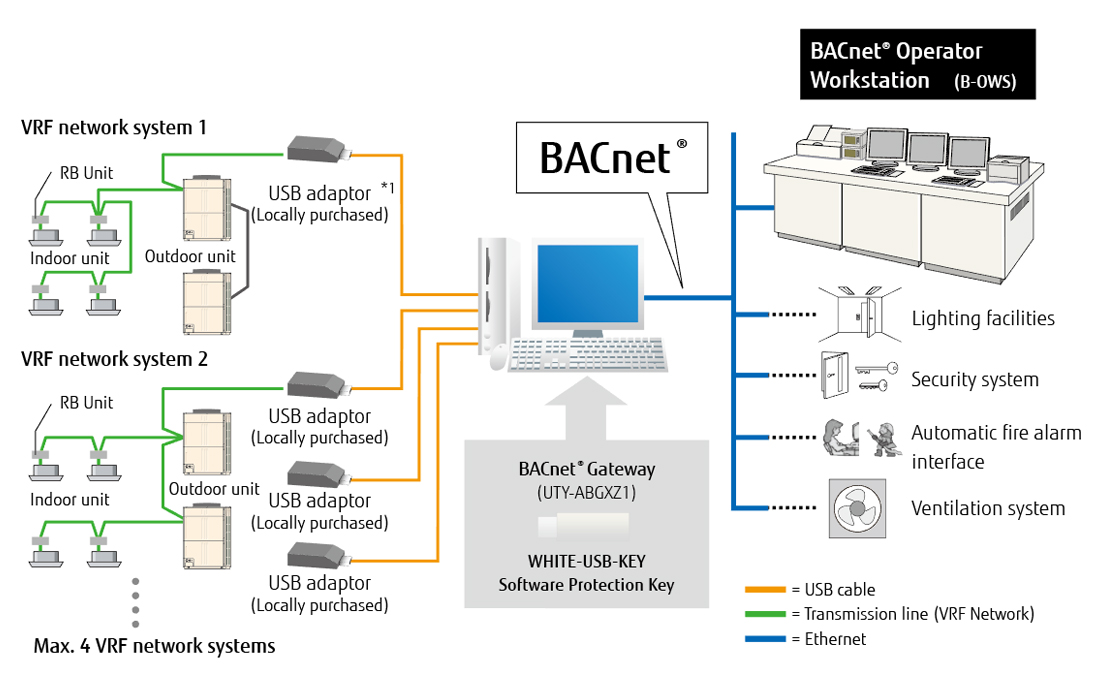

Esempio di installazione
![](/shared/it/img-0000-vrf-uty-abgxz1-installation-example-01.jpg)
- *1.
- L'interfaccia di rete U10 USB è prodotta da Echelon® Corporation; canale TP/FT-10 (codice modello: 75010R) (richiesta per ogni rete VRF)
Requisiti del computer
UTY-ABGXZ1
Sistema operativo
- Microsoft® Windows® 7 Home Premium (32 bit o 64 bit) SP1, Windows® 7 Professional (32 bit o 64 bit) SP1
- Microsoft® Windows® 8.1 (32 bit o 64 bit), Windows® 8.1 Pro (32 bit o 64 bit)
- Microsoft® Windows® 10 Home (32 bit o 64 bit), Windows® 10 Pro (32 bit o 64 bit)
- 7 lingue supportate:
- cinese, inglese, francese, tedesco, polacco, russo e spagnolo
CPU
Intel® Core™ i3 2 GHz o superiore
Memoria
- 2 GB o superiore (per Windows® 7 [32 bit])
- 4 GB o superiore (per Windows® 7 [64 bit], Windows® 8.1 e Windows® 10)
HDD
Almeno 40 GB di spazio libero
Risoluzione dello schermo
1024 x 768 pixel o superiore
Interfaccia
- Porta Ethernet (per l'accesso a Internet tramite LAN)
- Massimo 5 porte USB*2
- *2
- 1 porta USB necessaria per la connessione a White-USB-key/WibuKey
- Massimo 4 porte USB per la connessione all'interfaccia di rete Echelon® U10 USB
- *
- Il numero massimo di porte USB richieste varia a seconda della configurazione di sistema utilizzata.
Software
Adobe® Reader® 9.0 o versioni successive
Packing list
- White-USB-key x 1
- Include software, manuale utente e licenza per BACnet® Gateway.
