Sistemi VRF Serie VR-IV

Caratteristiche

Principali caratteristiche

Caratteristiche della serie

Gamma di unità esterne

	400 V trifase
8 HP	AJH072GALDH
10 HP	AJH090GALDH
12 HP	AJH108GALDH
14 HP	AJH126GALDH
16 HP	AJH144GALDH

Caratteristiche

08:38

Controllo intelligente del refrigerante

Fujitsu General propone una nuova gamma di unità esterne dotate di un innovativo sistema di controllo del refrigerante.

La funzione si attiva in base al carico termico della stanza e garantisce un comfort superiore e maggiore risparmio energetico.

* Il miglioramento del controllo e l'onda sinusoidale effettiva variano in base alla combinazione tra unità interna e condizioni operative del sistema.

Ancora più unità interne collegabili

Gamma di potenza delle unità interne collegabili

Nuovo modello (VR-IV): dal 25%* al 150%

Modello attuale (VR-II): dal 50% al 150%

* Per quanto riguarda il tipo modulare, è possibile il funzionamento dal 25% al 49,9% nell'intero sistema (con una unità operativa).

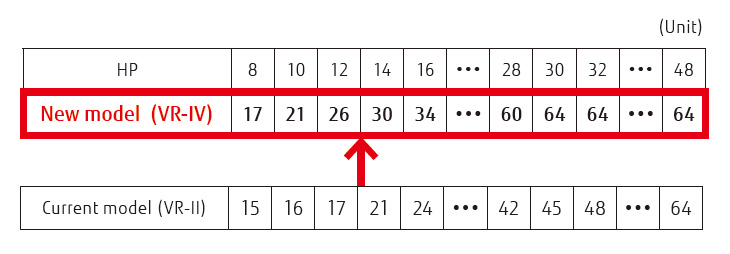

Numero di unità interne collegabili – Combinazione salvaspazio

Tecnologia di risparmio energetico che potenzia l'efficienza operativa

1. Ventilatore elicoidale

Utilizzando la tecnologia CFD*, il ventilatore di recente design offre elevate prestazioni e ridotta rumorosità di funzionamento.

*: CFD: Computational Fluid Dynamics, fluidodinamica computazionale

2. Motore ventilatore DC trifase

Il motore DC dotato di sofisticato controllo di velocità consente di migliorare notevolmente le prestazioni energetiche. Inoltre, il motore DC del ventilatore contribuisce a mantenere un basso livello sonoro.

3. Controllo inverter

L’adozione di IPM a ridotta perdita di commutazione garantisce elevata efficienza.

4. Scambiatore di calore a 4 facce

L'efficienza dello scambiatore di calore è notevolmente migliorata dal nuovo design a 4 facce che aumenta l'area di superficie attiva.

5. Scambiatore di calore di sottoraffreddamento

L’elevata efficienza dello scambiatore di calore è ottenuta con uno speciale sistema tubo in tubo.

6. Compressore rotativo twin DC di grande potenza ed efficienza

Compressore rotativo twin DC di grande potenza, elevata efficienza ed eccellente capacità intermedia.

7. Presa di aspirazione frontale

Nelle installazioni a unità esterne multiple, il design della presa frontale, unico nel suo genere, migliora il flusso dell’aria di scambio.

Collegamento ad alta capacità (per impianti condominiali)

Questa funzione è particolarmente utile quando si installa l'impianto di condizionamento in un edificio di nuova costruzione. L'installazione può essere eseguita in modo flessibile in base alla data di ingresso degli inquilini.

Modello attuale (VR-II) – Esempio per 12 HP: è necessario installare almeno il 50% (6 HP) di potenza per garantirne il funzionamento.

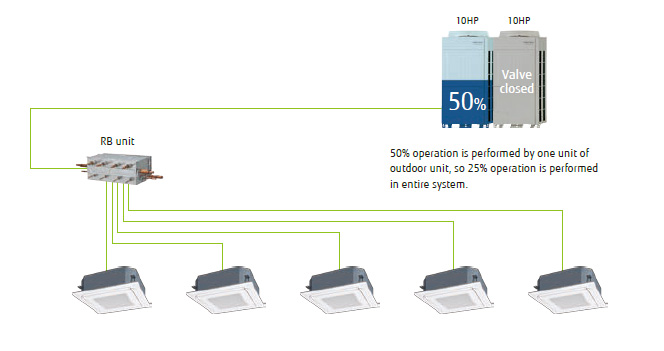

Tipo modulare

Una singola unità esterna garantisce il funzionamento efficace delle unità interne nell'intero sistema. Non è possibile attivare più unità al 25% della potenza.

Esempio: per il funzionamento al 25% del carico (5 HP) su un totale del sistema pari a 20 HP (10 HP x 2 unità), si attiva il 50% della potenza di una sola unità; non è consentito il funzionamento di due unità in contemporanea al 25%.

Installazione aggiuntiva senza sostituire la tubazione principale

I lavori di installazione possono essere eseguiti inizialmente con il diametro della tubazione principale utilizzato nell'impianto definitivo. A differenza del modello attuale, il nuovo sistema non richiede la sostituzione della tubazione principale, consentendo così un notevole risparmio di lavoro.

Efficienza durante il funzionamento effettivo

Tutte le combinazioni si distinguono per il COP elevato a cui concorrono la struttura esclusiva dello scambiatore di calore, il compressore Twin DC ad alta efficienza e le tecnologie proprietarie.

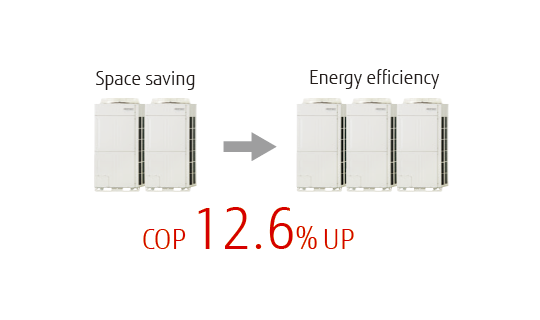

Combinazione salvaspazio

Combinazione efficienza energetica

Per composizione 24 HP

Compressore a inverter

Compressore inverter DC

Compressore rotativo twin Dc ad alta efficienza ai carichi parziali.

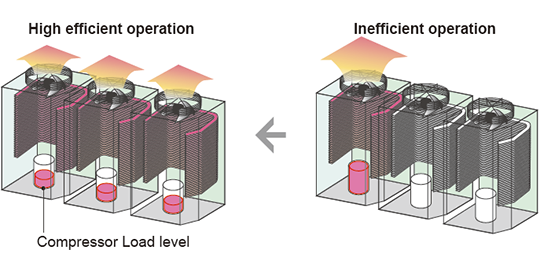

Controllo multiplo delle unità esterne

Nelle installazioni a unità esterne multiple, ogni compressore viene controllato da un sofisticato sistema operativo. Invece di azionare un compressore a pieno regime e distribuire il refrigerante a uno scambiatore di calore, questo sistema utilizza tutti i compressori a carico parziale e distribuisce il refrigerante a tutti gli scambiatori di calore, migliorando l'efficienza complessiva del sistema.

Controllo del refrigerante nello scambiatore di calore

Lo scambiatore di calore dell'unità esterna è diviso in due elementi (superiore e inferiore). L'efficienza dello scambiatore di calore è ulteriormente migliorata grazie all'adozione di un controllo ottimizzato del flusso refrigerante; il refrigerante risulta meglio distribuito nella parte superiore dello scambiatore di calore, dove il flusso d'aria in ingresso è maggiore.

Flessibilità di collegamento delle tubazioni

Il sistema, grazie all’ampia possibilità di collegamento a giunti e valvole RB, consente una grande flessibilità nella distribuzione delle tubazioni.

L'unità RB può essere liberamente posizionata tra la prima diramazione e l'unità interna.
La differenza massima di altezza tra le unità RB è 15 m.

*1. L'unità RB non è necessaria per l'utilizzo della sola modalità di raffreddamento.

Installazione flessibile dell'unità RB

Il design slim e compatto consente di risparmiare spazio (altezza pari a 198 mm).

Non è richiesto il tubo di scarico

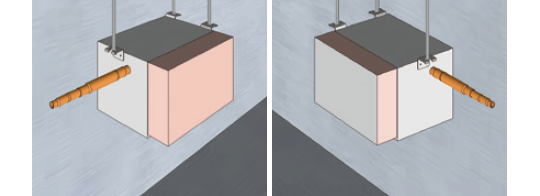

La posizione della scatola di comando può essere modificata per soddisfare le condizioni di installazione
Collegamenti in serie per un'installazione facilitata
