Caratteristiche

• Maggiore efficienza energetica
• Funzioni di risparmio energetico
• Comfort superiore
• Flessibilità di progettazione
• Alta affidabilità
• Facile installazione
• Facilità di assistenza e manutenzione

Gamma di unità esterne

• Serie V-IV
• Serie VR-IV
• Serie J-IVL
• Serie J-IV
• Serie J-IVS

Maggiore efficienza energetica

Il compressore rotativo Twin DC, la tecnologia a inverter e uno scambiatore di calore più grande permettono di ottenere una maggiore efficienza di funzionamento.

Modalità Economy

La modalità Economy può essere impostata tramite comando remoto. La temperatura precedentemente impostata viene esclusa automaticamente.

Limitazione della temperatura ambiente

È possibile impostare il range di temperatura minima e massima per garantire l'equilibrio ottimale tra risparmio energetico e comfort degli utenti.

Timer per lo spegnimento automatico

• L'unità interna si arresta automaticamente una volta trascorso un determinato periodo di tempo dall'attivazione del timer.
• È possibile specificare l'intervallo di tempo desiderato per il timer di spegnimento automatico.

Modalità di risparmio potenza

La potenza operativa può essere ridotta in 5 fasi rispetto alla potenza nominale. La potenza di picco assorbita e il carico massimo risultano quindi ridotti.

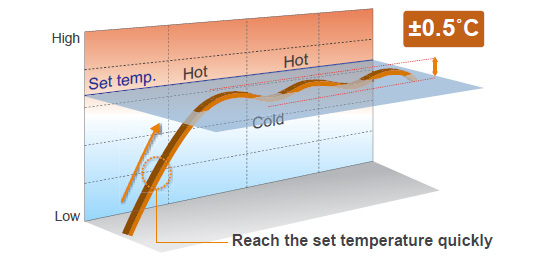

Controllo preciso del flusso di refrigerante

L'impiego di un inverter DC, unitamente a un sistema di espansione con valvola elettronica per ogni unità interna, assicura un controllo preciso e agevole del flusso di refrigerante. In questo modo, è possibile impostare la temperatura ambiente con estrema precisione, aumentando o diminuendo il valore di 0,5 °C.

Auto-commutazione

Il climatizzatore inverte automaticamente le modalità di riscaldamento e raffreddamento in base alle impostazioni della temperatura e alla temperatura ambiente.

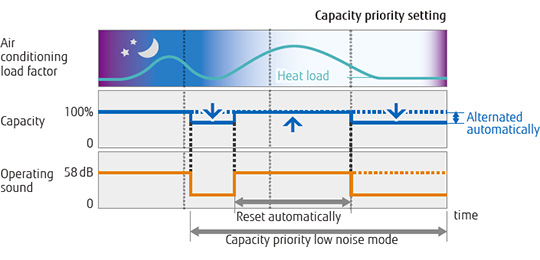

Funzionamento silenzioso

È possibile alternare automaticamente tra due modalità di funzionamento: a bassa rumorosità e a priorità di potenza, in base alla temperatura ambiente e alla temperatura esterna. Questa funzione può essere controllata dall'ingresso esterno dell'unità esterna o dal controller di sistema.

Flessibilità di progettazione

Lunghezza massima consentita per le tubazioni: 1.000 m

Serie AIRSTAGE™ V-III e V-II

La massima lunghezza complessiva delle tubazioni disponibile sul mercato, pari a 1.000 m, consente l'installazione in un'ampia gamma di edifici, con la massima flessibilità.

*1.

La lunghezza massima delle tubazioni per le serie VR-II, V-III e V-II è di 150 m.

*2.

Per la serie V-III, la lunghezza delle tubazioni tra l'unità interna più vicina e l'unità interna più lontana, originata dal primo tubo di separazione, deve essere pari o inferiore a 60 m.

*3.

Massimo 60 m per le serie VR-II e V-II

Elevata pressione statica

È possibile collegare un condensatore all'unità esterna per ottenere una pressione statica standard di 82 Pa^*4. In questo modo, l'unità esterna può essere installata anche a grandi altezze, ad esempio nella sala macchine di un grattacielo.

Il ventilatore di grandi dimensioni e il motore DC consentono di ottenere una pressione statica esterna di 82 Pa^*4, circa 2,6 volte superiore rispetto al modello precedente.

*4.

80 Pa per le serie V-III, VR-II e V-II.

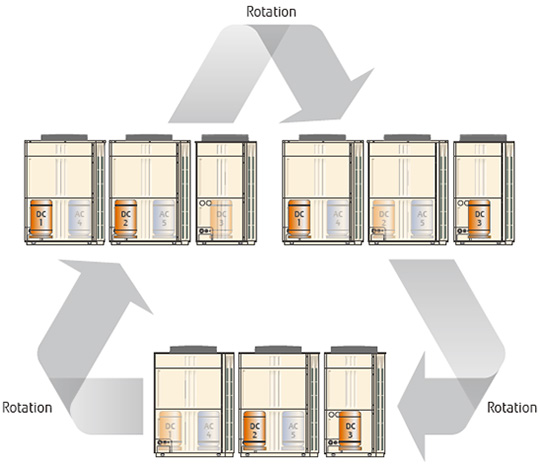

Estensione del ciclo di vita^*1

I compressori si avviano a rotazione per suddividere equamente il tempo di esercizio cumulativo tra le diverse unità.

*1.

L'avvio e l'arresto dei compressori collegati avviene a rotazione.

Protezione contro il ritorno di liquido

L'accumulatore di grandi dimensioni recupera il refrigerante non completamente vaporizzato ed evita che penetri nel compressore.

Scambiatore di calore con trattamento blue fin

Lo scambiatore di calore dell'unità esterna viene sottoposto al trattamento blue fin anticorrosione.

Funzionamento di backup

In caso di guasto, i compressori ancora funzionanti avviano le operazioni di backup^*2.

*2.

Il funzionamento di backup potrebbe non attivarsi per tutti i tipi di guasti.

Controllo avanzato del refrigerante^*3

La logica di controllo dei compressori bilancia la portata di refrigerante per ogni unità esterna regolando la velocità dell'inverter.

*3.

Non disponibile per le serie AIRSTAGE™ J-III o J-IIS

Facilità di trasporto

• Il design dell'unità esterna consente l'impiego di cinghie di sollevamento per gru.
• L'unità esterna può essere sollevata e trasportata con un carrello elevatore.
• È possibile il trasporto con un piccolo montacarichi.

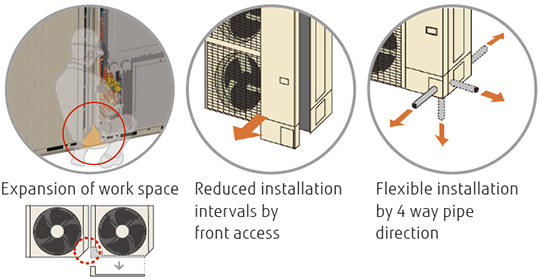

Facilità di accesso

Il pannello frontale a L rimovibile amplia lo spazio a disposizione per l'installazione e facilita gli interventi di manutenzione.

È possibile eseguire installazioni multiple in modo semplice ed efficiente anche in spazi ristretti.

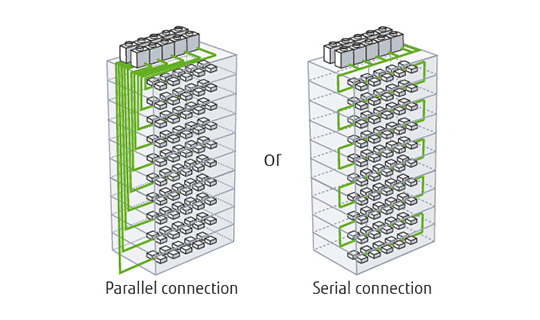

Cablaggio semplificato

Lunghezza massima complessiva del cablaggio: 3.600 m

L'installazione dei sistemi di cablaggio è facilitata dal collegamento senza soluzione di continuità fra unità interna, esterna e RB.

* L'impostazione automatica degli indirizzi non è disponibile per i sistemi refrigeranti multipli collegati in serie.

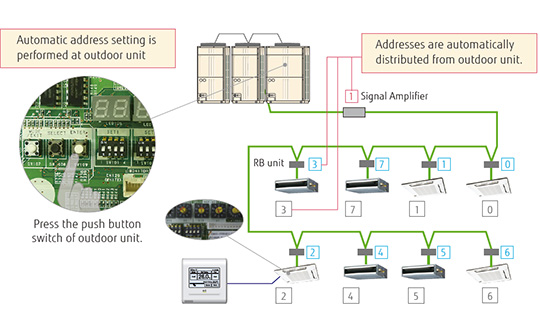

Impostazione automatica degli indirizzi

Gli indirizzi delle unità interne, delle unità RB e dell'amplificatore di segnale collegati possono essere impostati automaticamente dalla PCB dell'unità esterna.

È possibile impostare manualmente gli indirizzi dall'unità interna e dal comando remoto.

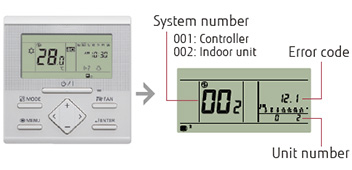

Lo stato di errore può essere verificato facilmente tramite il comando remoto cablato dell'unità interna.

Il codice di errore viene visualizzato sul display LCD.

Comando remoto cablato

Comando remoto semplice

Comando remoto cablato con touch panel

Diagnosi degli errori tramite il software Service Tool

Connessione al software Service Tool

• Con Service Tool è possibile controllare e analizzare lo stato operativo dettagliato e la cronologia degli errori recenti.
• Il software memorizza tutte le operazioni degli ultimi 5 minuti.

Monitoraggio remoto

Il sistema di monitoraggio via web consente di monitorare lo stato operativo del sistema in qualsiasi momento, per garantire il corretto funzionamento dell'impianto.

È possibile verificare il sistema operativo di rete VRF dell'edificio in tempo reale tramite Internet.
