Split Serie Super High Power WSHG160DJ6 / WOHG160LJL

Hydraulic unit and outdoor unit

Unità idraulica :
WSHG160DJ6
Unità esterna :
WOHG160LJL
Download :
Cataloghi

Caratteristiche

  • Acqua in uscita ad alta temperatura
  • COP elevato
  • 2 zone controllate individualmente
  • Controllo automatico della curva di riscaldamento

Specifiche

Gamma di potenza 16
Riscaldamento a pavimento 7 °C/35 °C *1 Potenza di riscaldamento 16.00 kW
Potenza assorbita 3.86 kW
COP 4.15
Riscaldamento a pavimento 2°C/35 °C *1 Potenza di riscaldamento 13.30 kW
Potenza assorbita 4.25 kW
COP 3.13
Riscaldamento a pavimento -7°C/35 °C *1 Potenza di riscaldamento 14.50 kW
Potenza assorbita 5.27 kW
COP 2.75
Scroll

Caratteristiche riscaldamento d'ambiente *2

Temperatura applicata 55 °C 35 °C
Classe di efficienza energetica A++ A++
Potenza termica nominale 14 kW 16 kW
Efficienza energetica stagionale del riscaldamento d'ambiente (ηs) 125 % 163 %
Consumo energetico annuo 8,757 kWh 8,014 kWh
Livello di potenza sonora Unità idraulica interna 45 dB(A)
Unità esterna 67 dB(A)
Scroll

Specifiche dell'unità idraulica interna

Alimentazione Fase 1 ø
Tensione 230 V
Frequenza 50 Hz
Dimensioni nette Altezza 805 mm
Larghezza 450 mm
Profondità 471 mm
Peso netto 52.5 kg
Portata acqua Min./Max. 26.4 / 57.8 L/min
Capacità serbatoio tampone 25 L
Capacità vaso di espansione 10 L
Temperatura di mandata acqua Max. 60 °C
Diametro connessioni idrauliche Mandata Ø 25.4 mm
Ritorno Ø 25.4 mm
Riscaldatore supplementare Potenza 6.0 (3.0kW×2pcs.) kW
Scroll

Specifiche dell'unità esterna

Alimentazione Fase 1 ø
Tensione 230 V
Frequenza 50 Hz
Alimentazione Max. 28.00 A
Dimensioni nette Altezza 1,428 mm
Larghezza 1,080 mm
Profondità 480 mm
Peso netto 137 kg
Refrigerante (GWP) R410A (2,088)
Carica di refrigerante 3.80 kg
Carica di refrigerante aggiuntivo 50 g/m
Diametro connessioni Liquido Ø 9.52 mm
Gas Ø 15.88 mm
Lunghezza delle tubazioni Min./Max. 5 / 30 m
Pre-carica 15 m
Dislivello massimo Max. - 25/15 (Outdoor unit:Upper/Lower) m
Range di funzionamento Riscaldamento -25 a 35 °C
Scroll

Dimensioni

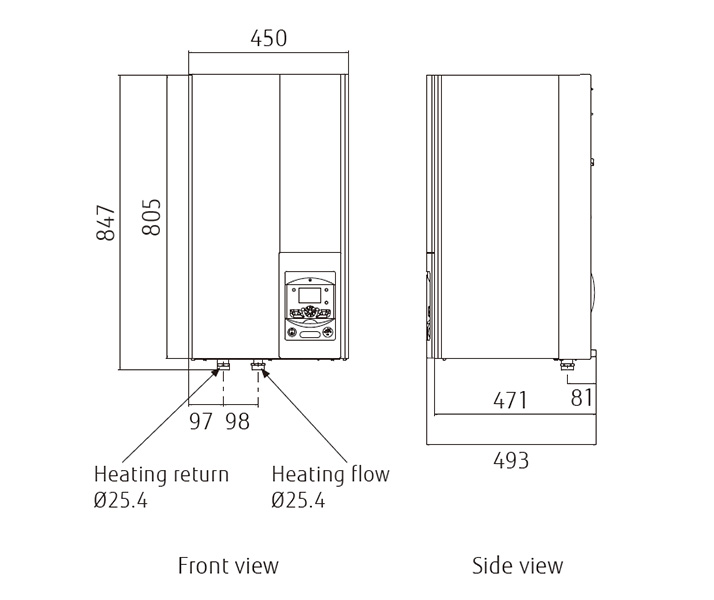

Unità idraulica : WSHG160DJ6

Hydraulic Indoor Unit

Unità esterna : WOHG160LJL

Outdoor Unit

Componenti opzionali

Kit secondo circuito
UTW-KZSXJ
Kit connessione caldaia
UTW-KBSXJ
Vaso di espansione
UTW-TEVXA
Kit ACS
UTW-KDWXD (esterna)
Serbatoio ACS
UTW-T20XA (200 litri)
Serbatoio ACS
UTW-T30XA (300 litri)
Serbatoio ACS
UTW-T30XD (300 litri)
Pompa di circolazione
UTW-PHFXD
Kit piscina
UTW-KSPXD
Scambiatore di calore per kit piscina
UTW-ESPXA
Kit raffreddamento
UTW-KCLXD
Kit estensione regolazione
UTW-KREXD
Kit bassa rumorosità
UTW-KLNXE
HMI-Kit
UTW-KHMXE
Comando remoto
UTW-C74TXF
Comando remoto
UTW-C74HXF
Comando remoto
UTW-C78XD
Comando remoto
UTW-C78XD-E
Termostato ambiente
UTW-C55XA
Termostato ambiente
UTW-C58XD
Trasmettitore per sensore esterno
UTW-MOSXD
Modulo RF
UTW-MRCXD
Server web
UTW-KW1XD
Server web
UTW-KW4XD
Clip LPB
UTW-KL1XD
Clip MODBUS®
UTW-KMBXE
Riscaldatore della base
UTW-HAMXE
Riscaldatore della base
UTW-HAMXF
Service Tool (adattatore OCI700 incluso)
UTW-KSTXD
Software Service Tool
UTW-KPSXD
Kit di collegamento esterno
UTY-XWZXZ3
UTW-KHMXE, UTW-C74TXF, UTW-C74HXF:
19 lingue incluse, non è necessario RC separato per le lingue dell'Europa orientale. C74TXF: sensore di temperatura ambiente integrato; C74HXF: sensore di temperatura ambiente e umidità integrato
UTW-C78XD-E:
Lingue dell'Europa orientale (inglese, Repubblica Ceca, Slovacchia, Polonia, Turchia, Ungheria, Russia, Slovenia, Grecia, Serbia)
UTW-KSTXD:
UTW-KL1XD necessario per la connessione.
UTW-KPSXD:
UTW-KW1XD o UTW-KW4XD necessario per la connessione.
UTW-KMBXE:
Componente opzionale aggiuntivo necessario.
