Split Serie Comfort R32 WSHA100ML3 / WOHA100KLT

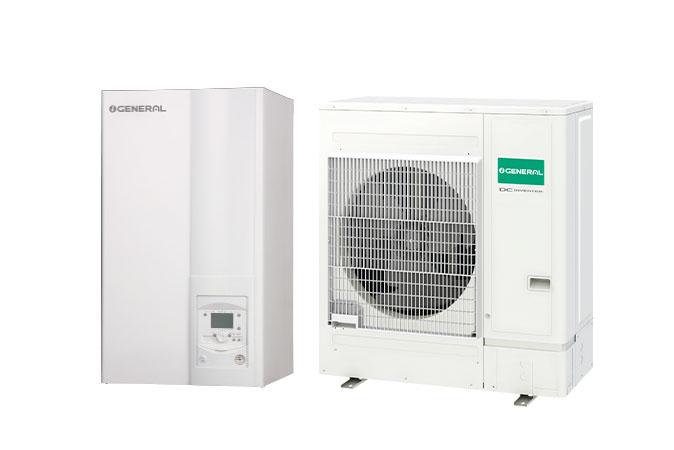

Hydraulic unit and outdoor unit

Unità idraulica :
WSHA100ML3
Unità esterna :
WOHA100KLT
Download :
Cataloghi

Caratteristiche

  • Acqua in uscita ad alta temperatura
  • COP elevato

Specifiche

Gamma di potenza 10
Riscaldamento a pavimento 7 °C/35 °C *1 Potenza di riscaldamento 9.50 kW
Potenza assorbita 2.11 kW
COP 4.5
Riscaldamento a pavimento 2°C/35 °C *1 Potenza di riscaldamento 9.30 kW
Potenza assorbita 3.08 kW
COP 3.02
Riscaldamento a pavimento -7°C/35 °C *1 Potenza di riscaldamento 8.90 kW
Potenza assorbita 3.36 kW
COP 2.65
Scroll

Caratteristiche riscaldamento d'ambiente *2

Temperatura applicata 55 °C 35 °C
Classe di efficienza energetica A++ A+++
Potenza termica nominale 8 kW 9 kW
Efficienza energetica stagionale del riscaldamento d'ambiente (ηs) 130 % 178 %
Consumo energetico annuo 5,083 kWh 3,875 kWh
Livello di potenza sonora Unità idraulica interna 40 dB(A)
Unità esterna 62 dB(A)
Scroll

Specifiche dell'unità idraulica interna

Alimentazione Fase 1 ø
Tensione 230 V
Frequenza 50 Hz
Dimensioni nette Altezza 847 mm
Larghezza 450 mm
Profondità 493 mm
Peso netto 47 kg
Portata acqua Min./Max. 13.2 / 30.0 L/min
Capacità serbatoio tampone 16 L
Capacità vaso di espansione 8 L
Temperatura di mandata acqua Max. 55 °C
Diametro connessioni idrauliche Mandata Ø 25.4 mm
Ritorno Ø 25.4 mm
Riscaldatore supplementare Potenza 3.0 ( ) kW
Scroll

Specifiche dell'unità esterna

Alimentazione Fase 1 ø
Tensione 230 V
Frequenza 50 Hz
Alimentazione Max. 19.0 A
Dimensioni nette Altezza 998 mm
Larghezza 940 mm
Profondità 320 mm
Peso netto 62 kg
Refrigerante (GWP) R32 (675)
Carica di refrigerante 1.63 kg
Carica di refrigerante aggiuntivo 20 g/m
Diametro connessioni Liquido Ø 9.52 mm
Gas Ø 15.88 mm
Lunghezza delle tubazioni Min./Max. 3 / 30 m
Pre-carica 20 m
Dislivello massimo Max. - 20 m
Range di funzionamento Riscaldamento -20 a 35 °C
Scroll

Dimensioni

Unità idraulica : WSHA100ML3

Hydraulic Indoor Unit

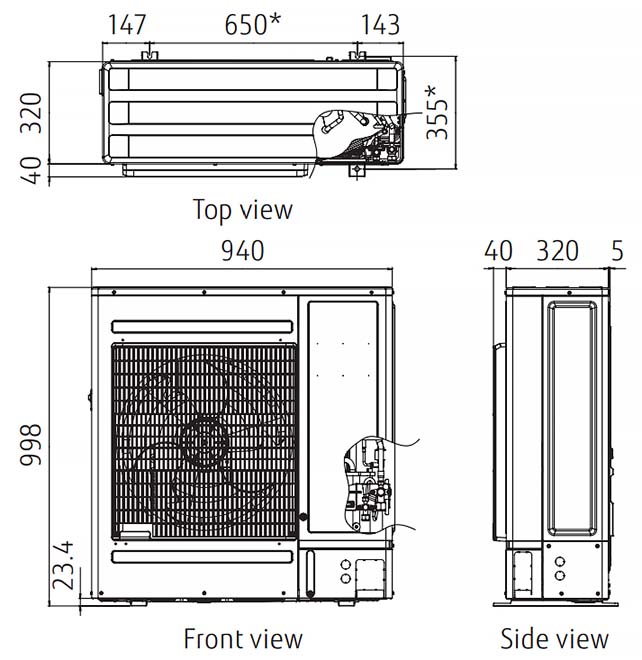

Unità esterna : WOHA100KLT

Outdoor Unit

Componenti opzionali

Kit secondo circuito
UTW-KZSXE
Kit connessione caldaia
UTW-KBSXD
Vaso di espansione
UTW-TEVXA
Kit ACS
UTW-KDWXD (esterna)
Serbatoio ACS
UTW-T20AXH (200 litri)
Serbatoio ACS
UTW-T30AXH (300 litri)
Serbatoio ACS
UTW-T40AXH (400 litri)
Serbatoio ACS
UTW-T20BXH (200 litri)
Serbatoio ACS
UTW-T30BXH (300 litri)
Serbatoio ACS
UTW-T40BXH (400 litri)
Kit piscina
UTW-KSPXD
Scambiatore di calore per kit piscina
UTW-ESPXA
Kit raffreddamento
UTW-KCLXD
Kit estensione regolazione
UTW-KREXD
Vaschetta di scarico
UTW-KDPXB
Kit gestione sistemi a cascata master (incl. clip LPB)
UTW-KCMXE
Kit gestione sistemi a cascata slave (incl. clip LPB)
UTW-KCSXE
HMI-Kit
UTW-KHMXE
Comando remoto
UTW-C74TXF
Comando remoto
UTW-C74HXF
Comando remoto
UTW-C78XD
Comando remoto
UTW-C78XD-E
Termostato ambiente
UTW-C55XA
Termostato ambiente
UTW-C58XD
Trasmettitore per sensore esterno
UTW-MOSXD
Modulo RF
UTW-MRCXD
Server web
UTW-KW1XD
Server web
UTW-KW4XD
Clip LPB
UTW-KL1XD
Clip MODBUS®
UTW-KMBXE
Riscaldatore della base
UTW-HAMXE
Riscaldatore della base
UTW-HAMXF
Service Tool (adattatore OCI700 incluso)
UTW-KSTXD
Software Service Tool
UTW-KPSXD
Kit di collegamento esterno
UTY-XWZXZ2
Kit riscaldatore supplementare
UTW-KBHXL
UTW-KHMXE, UTW-C74TXF, UTW-C74HXF:
19 lingue incluse, non è necessario RC separato per le lingue dell'Europa orientale. C74TXF: sensore di temperatura ambiente integrato; C74HXF: sensore di temperatura ambiente e umidità integrato
UTW-C78XD-E:
Lingue dell'Europa orientale (inglese, Repubblica Ceca, Slovacchia, Polonia, Turchia, Ungheria, Russia, Slovenia, Grecia, Serbia)
UTW-KSTXD:
UTW-KL1XD necessario per la connessione.
UTW-KPSXD:
UTW-KW1XD o UTW-KW4XD necessario per la connessione.
UTW-KMBXE:
Componente opzionale aggiuntivo necessario.
